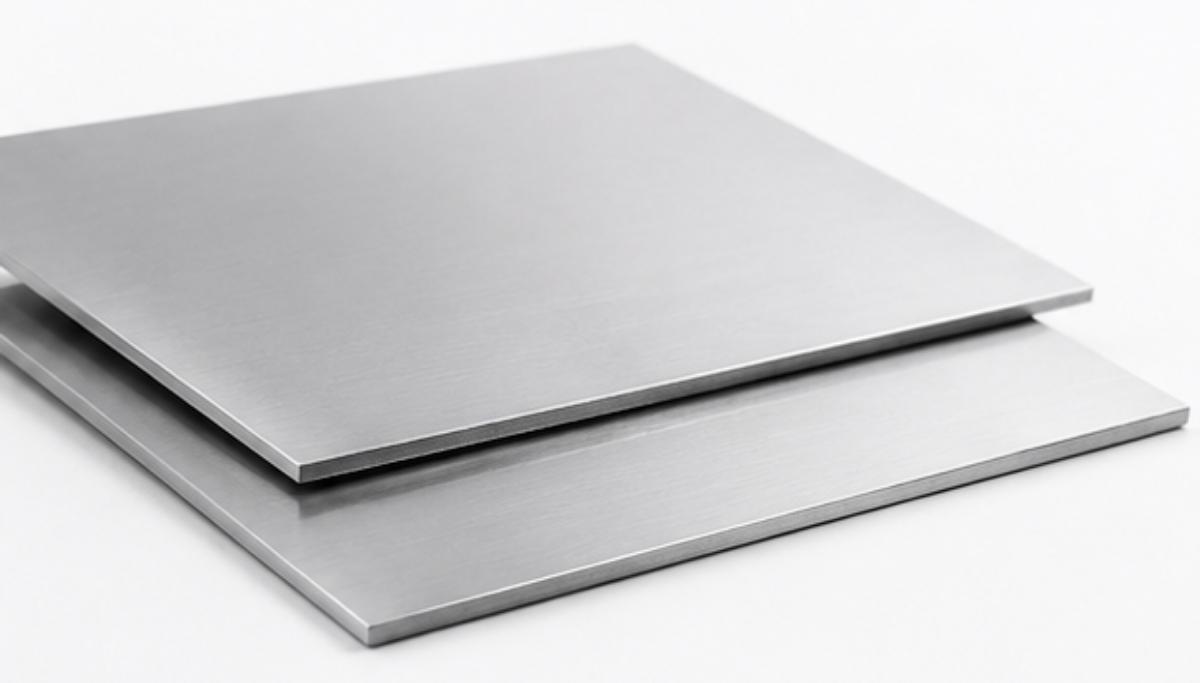

ورق آلومینیوم تابلو برق یکی از پرکاربردترین متریالها در ساخت تابلوهای برق، پنلهای کنترل، محفظههای الکتریکی و تجهیزات توزیع نیرو است. این ورقها به دلیل وزن سبک، رسانایی الکتریکی مناسب، مقاومت در برابر خوردگی و قابلیت شکلپذیری عالی، جایگزین ایدهآلی برای ورقهای فولادی در صنعت برق محسوب میشوند. در این مقاله، با آلیاژهای مناسب، ضخامتهای استاندارد، هدایت الکتریکی، مزایا، قیمت و نکات کلیدی برای خرید ورق آلومینیوم تابلو برق آشنا میشوید.
چرا ورق آلومینیوم برای تابلو برق و تجهیزات الکتریکی انتخاب ایدهآلی است؟
صنعت برق و الکترونیک به موادی نیاز دارد که علاوه بر رسانایی مناسب، وزن سبک و مقاومت خوبی در برابر عوامل محیطی داشته باشند. ورق آلومینیوم با چگالی حدود ۲.۷ گرم بر سانتیمتر مکعب (حدود یکسوم فولاد)، وزن تابلوهای برق را به شدت کاهش میدهد و حمل، نصب و جابجایی آنها را آسانتر میکند. همچنین رسانایی الکتریکی آلومینیوم حدود ۶۰٪ مس است که برای بسیاری از کاربردهای الکتریکی کاملاً کافی بوده و با افزایش سطح مقطع، میتوان جریان مورد نیاز را منتقل کرد.
مقاومت بالای آلومینیوم در برابر خوردگی و زنگزدگی، یکی دیگر از مزایای کلیدی این فلز برای تابلو برق است. برخلاف ورقهای فولادی که در محیطهای مرطوب و صنعتی به سرعت زنگ میزنند، ورق آلومینیوم با تشکیل لایه اکسید محافظ طبیعی، سالها بدون تغییر باقی میماند. این ویژگی، طول عمر تجهیزات الکتریکی را افزایش داده و هزینههای نگهداری را به حداقل میرساند. همچنین قابلیت شکلپذیری و ماشینکاری عالی آلومینیوم، امکان تولید تابلوهای برق با طرحهای پیچیده و ابعاد دقیق را فراهم میکند.
مزایای کلیدی ورق آلومینیوم در صنعت برق
استفاده از ورق آلومینیوم در ساخت تابلو برق و تجهیزات الکتریکی مزایای متعددی دارد که از جمله مهمترین آنها میتوان به موارد زیر اشاره کرد. وزن سبک، حمل و نقل و نصب تابلوها را تسهیل میکند و نیاز به سازههای نگهدارنده سنگین را کاهش میدهد. همچنین هدایت حرارتی بالای آلومینیوم (حدود ۲۳۵ W/m·K) به دفع گرمای تولید شده توسط قطعات الکتریکی کمک میکند و از افزایش دما و آسیب به تجهیزات جلوگیری مینماید.
رسانایی الکتریکی مناسب آلومینیوم، آن را برای ساخت باسبارها (شینهها)، اتصالات و محفظههای الکتریکی ایدهآل ساخته است. با وجود اینکه رسانایی آلومینیوم کمتر از مس است، با استفاده از سطح مقطع بزرگتر، میتوان جریانهای بالا را بدون افزایش قابل توجه وزن منتقل کرد. همچنین قیمت اقتصادیتر آلومینیوم نسبت به مس، آن را به گزینهای مقرونبهصرفه برای پروژههای بزرگ تبدیل کرده است. علاوه بر این، قابلیت بازیافت ۱۰۰٪ آلومینیوم، آن را به مادهای دوستدار محیط زیست تبدیل کرده است.
آلیاژهای مناسب ورق آلومینیوم برای تابلو برق
انتخاب آلیاژ مناسب یکی از مهمترین مراحل خرید ورق آلومینیوم تابلو برق است. هر آلیاژ ترکیبی از استحکام، شکلپذیری، رسانایی و مقاومت خوردگی متفاوتی ارائه میدهد. آلیاژ ۱۰۵۰ با خلوص بالا (بیش از ۹۹.۵٪) و رسانایی الکتریکی عالی، یکی از بهترین گزینهها برای کاربردهای الکتریکی است. این آلیاژ شکلپذیری فوقالعادهای دارد و برای ساخت باسبارها، اتصالات و قطعاتی که نیاز به خمکاری دارند، بسیار مناسب است.
آلیاژ ۳۰۰۳ با افزودن منگنز، استحکام بیشتری نسبت به سری ۱۰۰۰ دارد و برای ساخت بدنه تابلوهای برق و محفظههای الکتریکی که نیاز به مقاومت مکانیکی متوسط دارند، ایدهآل است. آلیاژ ۵۰۵۲ نیز با مقاومت فوقالعاده در برابر خوردگی، برای محیطهای مرطوب، صنعتی و مناطق ساحلی که تابلوهای برق در معرض رطوبت و مواد خورنده هستند، انتخاب مناسبی است. جدول زیر مشخصات کلیدی این آلیاژها را به طور دقیق مقایسه میکند.
جدول مقایسه آلیاژهای پرکاربرد ورق آلومینیوم برای تابلو برق
| آلیاژ | خلوص (Al%) | رسانایی الکتریکی (% IACS) | استحکام کششی (MPa) | مقاومت خوردگی | کاربرد پیشنهادی |
|---|---|---|---|---|---|
| ۱۰۵۰ (سری ۱۰۰۰) | ۹۹.۵%+ | ۶۱-۶۳ | ۸۰-۱۱۰ | عالی | باسبار، اتصالات الکتریکی، قطعات خمشونده |
| ۳۰۰۳ (سری ۳۰۰۰) | ۹۸.۵% | ۴۰-۴۵ | ۱۸۰-۲۴۰ | خوب | بدنه تابلو، محفظههای الکتریکی، پنلهای کنترل |
| ۵۰۵۲ (سری ۵۰۰۰) | ۹۷.۵% | ۳۵-۴۰ | ۲۱۰-۲۶۰ | بسیار عالی | محیطهای مرطوب، مناطق صنعتی و ساحلی |
آلیاژ ۱۰۵۰ به دلیل رسانایی بالا و خلوص عالی، بهترین گزینه برای قطعاتی است که نیاز به انتقال جریان الکتریکی دارند. آلیاژ ۳۰۰۳ با استحکام بیشتر برای بدنه تابلوها و آلیاژ ۵۰۵۲ با مقاومت خوردگی فوقالعاده برای محیطهای سخت انتخابهای مناسبی هستند.
جدول ضخامتهای استاندارد و کاربرد ورق آلومینیوم در تابلو برق
ضخامت ورق آلومینیوم تأثیر مستقیمی بر استحکام، وزن و قیمت نهایی دارد. انتخاب ضخامت مناسب بر اساس نوع کاربرد و نیازهای مکانیکی انجام میشود. ورقهای نازک (۰.۵ تا ۱ میلیمتر) برای ساخت پنلهای جلویی، دربهای تابلو و قطعات تزئینی استفاده میشوند. ورقهای با ضخامت ۱ تا ۲ میلیمتر برای بدنه اصلی تابلوهای برق و محفظههای الکتریکی مناسب هستند. ورقهای با ضخامت ۲ تا ۴ میلیمتر برای ساخت باسبارها، شینهها و قطعات سازهای که نیاز به استحکام بیشتری دارند، کاربرد دارند. جدول زیر ضخامتهای استاندارد و کاربرد هر یک را نشان میدهد.
| ضخامت (میلیمتر) | وزن تقریبی (کیلوگرم بر متر مربع) | کاربرد پیشنهادی |
|---|---|---|
| ۰.۵ – ۰.۸ | ۱.۴ – ۲.۲ | پنلهای جلویی، درب تابلو، قطعات تزئینی |
| ۱.۰ – ۱.۵ | ۲.۷ – ۴.۱ | بدنه تابلوهای برق، محفظههای الکتریکی |
| ۲.۰ – ۳.۰ | ۵.۴ – ۸.۱ | باسبار، شینهها، قطعات سازهای |
| ۴.۰ – ۶.۰ | ۱۰.۸ – ۱۶.۲ | تجهیزات سنگین، پایههای الکتریکی |
برای بدنه تابلوهای برق معمولی، ضخامت ۱ تا ۱.۵ میلیمتر بهترین تعادل را بین استحکام، وزن و هزینه ارائه میدهد. برای باسبارها و قطعات حامل جریان، ضخامت ۲ تا ۳ میلیمتر با در نظر گرفتن سطح مقطع مناسب برای عبور جریان توصیه میشود.
مقایسه ورق آلومینیوم با ورق فولادی و مسی در تابلو برق
یکی از سوالات رایج در طراحی تابلو برق، انتخاب بین ورق آلومینیوم، فولاد و مس است. ورق آلومینیوم در مقایسه با فولاد، حدود یکسوم وزن دارد و مقاومت به خوردگی بسیار بالاتری ارائه میدهد. در مقابل، فولاد استحکام بیشتری دارد اما نیاز به پوششهای ضدزنگ مانند گالوانیزه یا رنگ دارد که هزینه و زمان تولید را افزایش میدهد. ورق آلومینیوم همچنین رسانایی الکتریکی و حرارتی بالاتری نسبت به فولاد دارد و برای دفع گرمای تولید شده توسط قطعات الکتریکی بسیار مؤثر است.
در مقایسه با مس، آلومینیوم حدود یکسوم وزن و حدود یکسوم قیمت دارد. اگرچه رسانایی الکتریکی آلومینیوم حدود ۶۰٪ مس است، با افزایش سطح مقطع میتوان مقاومت الکتریکی را به سطح قابل قبولی رساند. به همین دلیل، در بسیاری از کاربردهای صنعتی و ساختمانی، از شینههای آلومینیومی به جای شینههای مسی استفاده میشود. همچنین وزن سبک آلومینیوم، بار وارد بر سازه و تجهیزات نصب را کاهش میدهد و هزینههای حمل و نقل را به طور قابل توجهی پایین میآورد.
لیست قیمت روز ورق آلومینیوم برای تابلو برق
قیمت ورق آلومینیوم به عوامل متعددی مانند نوع آلیاژ، ضخامت، ابعاد، نرخ جهانی آلومینیوم (LME) و نرخ ارز بستگی دارد. آلیاژ ۱۰۵۰ با خلوص بالا، معمولاً قیمت مناسبتری نسبت به آلیاژهای ۳۰۰۳ و ۵۰۵۲ دارد. ورقهای با ضخامت کمتر معمولاً قیمت بالاتری به ازای هر کیلوگرم دارند. برای اطلاع از قیمت دقیق و بهروز، میتوانید از ابزار زیر استفاده کنید. این جدول به صورت لحظهای از سامانه آلوم متال دریافت میشود.
نکات کلیدی برای خرید ورق آلومینیوم تابلو برق
برای خرید ورق آلومینیوم تابلو برق با کیفیت و مناسب، به موارد زیر توجه کنید. این نکات به شما کمک میکند تا از سرمایهگذاری خود اطمینان حاصل کنید.
معیارهای انتخاب تأمینکننده معتبر
تأمینکننده باید گواهی آنالیز شیمیایی (MTC) و برگه تست مکانیکی و هدایت الکتریکی را برای هر محموله ارائه دهد. همچنین سابقه تولید ورقهای الکتریکی و توانایی تأمین ورقها با ابعاد استاندارد (۱۰۰۰×۲۰۰۰، ۱۲۵۰×۲۵۰۰ و ۱۵۰۰×۳۰۰۰ میلیمتر) و ضخامتهای دقیق (تلرانس ±۰.۰۵ میلیمتر) از دیگر معیارهای مهم است. تأمینکنندگان معتبر معمولاً ورقها را با روکش محافظ و بستهبندی استاندارد تحویل میدهند تا در حمل و نقل دچار خط و خش نشوند.
قبل از سفارش عمده، حتماً نمونههایی از ورقها را تست کنید. فرآیند برش، خمکاری و ماشینکاری روی نمونهها انجام شود تا کیفیت نهایی تأیید شود. همچنین از تأمینکننده بخواهید که ورقها را به ابعاد سفارشی برش دهد تا ضایعات در خط تولید کاهش یابد. در نهایت، با توجه به نوسانات قیمت آلومینیوم در بورس لندن (LME)، قراردادهای بلندمدت برای تأمین پایدار منعقد کنید.
برای محاسبه وزن انواع مقاطع و محصولات آلیاژ های مختلف آلومینیوم نظیر گرد، چهار پهلو، تسمه، شش پر، ورق، لوله می توانید از این ماشین حساب استفاده نمایید.
محاسبه وزن ورق آلومینیوم
نکات مهم برای محاسبه صحیح:
مراحل سفارش و خرید ورق آلومینیوم برای تابلو برق
فرآیند خرید ورق آلومینیوم صنعتی شامل مراحل مشخصی است. ابتدا آلیاژ مورد نظر (۱۰۵۰، ۳۰۰۳ یا ۵۰۵۲) و ضخامت مناسب را بر اساس نوع کاربرد و شرایط محیطی انتخاب کنید. سپس ابعاد دقیق ورقها (طول و عرض) و میزان تناژ مورد نیاز را مشخص نمایید. بعد از استعلام قیمت، گواهی آنالیز و برگه تست مکانیکی را درخواست کنید. تولید و بستهبندی معمولاً ۳ تا ۵ روز کاری زمان میبرد و ارسال به سراسر کشور انجام میشود.
- تعیین آلیاژ و ضخامت مناسب بر اساس نوع تابلو و جریان الکتریکی.
- محاسبه متراژ دقیق مورد نیاز (با احتساب ۵ تا ۱۰ درصد اضافه برای برشها).
- تماس با تأمینکنندگان معتبر و دریافت پیشفاکتور با قیمت روز.
- بررسی گواهی آنالیز و برگه تست هدایت الکتریکی قبل از تأیید نهایی.
- ثبت سفارش، واریز وجه و دریافت کالا با بستهبندی استاندارد.
نکات مهم قبل از سفارش ورق آلومینیوم
- نقشه فنی با ابعاد دقیق (تلرانسها) تهیه کنید.
- جریان الکتریکی و توان حرارتی را محاسبه کرده و ضخامت مناسب را انتخاب نمایید.
- شرایط محیطی (دما، رطوبت، مواد شیمیایی) را بررسی کنید.
- آلیاژ مناسب را بر اساس بودجه و عملکرد انتخاب کنید.
- از تأمینکننده بخواهید نمونه ورق را قبل از سفارش عمده ارائه دهد.
کاتالوگ تخصصی ورق آلومینیوم برای تابلو برق و تجهیزات الکتریکی
در این بخش، کاتالوگ رسمی ورق آلومینیوم شامل جداول کامل ابعاد (ضخامت از ۰.۴ تا ۶ میلیمتر، عرض از ۱۰۰۰ تا ۱۵۰۰ میلیمتر)، آنالیز شیمیایی آلیاژهای ۱۰۵۰، ۳۰۰۳ و ۵۰۵۲، و مشخصات هدایت الکتریکی قرار دارد. لطفاً برای مشاهده و دانلود کاتالوگ بر روی تصویر زیر کلیک کنید:
سوالات متداول (FAQ)
بهترین آلیاژ ورق آلومینیوم برای تابلو برق چیست؟
آلیاژ ۱۰۵۰ با خلوص بالا و رسانایی الکتریکی حدود ۶۱-۶۳٪ IACS، بهترین گزینه برای باسبارها، اتصالات و قطعات حامل جریان است. برای بدنه تابلوها و محفظههای الکتریکی، آلیاژ ۳۰۰۳ با استحکام بیشتر و هزینه مناسب، انتخاب خوبی است.
ضخامت استاندارد ورق آلومینیوم برای بدنه تابلو برق چقدر است؟
ضخامت استاندارد ورق آلومینیوم برای بدنه تابلوهای برق معمولاً بین ۱ تا ۱.۵ میلیمتر است. برای تابلوهای بزرگ و سنگین که نیاز به استحکام بیشتری دارند، ضخامت ۲ میلیمتر و برای پنلهای جلویی و دربها، ضخامت ۰.۵ تا ۰.۸ میلیمتر مناسب است.
آیا ورق آلومینیوم برای تابلو برق در محیطهای مرطوب مناسب است؟
بله، آلیاژ ۵۰۵۲ با مقاومت فوقالعاده در برابر خوردگی، برای محیطهای مرطوب، صنعتی و مناطق ساحلی که تابلوهای برق در معرض رطوبت و مواد خورنده هستند، بسیار مناسب است.
قیمت ورق آلومینیوم برای تابلو برق چگونه محاسبه میشود؟
قیمت ورق آلومینیوم بر اساس وزن (کیلوگرم)، نوع آلیاژ، ضخامت، ابعاد و نرخ روز جهانی آلومینیوم (LME) محاسبه میشود. همچنین هزینه برش، بستهبندی و حمل به قیمت نهایی اضافه میشود. برای اطلاع از قیمت دقیق و بهروز، از جدول قیمت روز تعبیه شده در همین صفحه استفاده کنید یا با کارشناسان فروش تماس بگیرید.
ورق آلومینیوم تابلو برق | جمعبندی
در این مقاله به طور جامع به بررسی ورق آلومینیوم مناسب تابلو برق و تجهیزات الکتریکی پرداختیم. شما با مزایای استفاده از ورق آلومینیوم (وزن سبک، رسانایی خوب، مقاومت در برابر خوردگی و شکلپذیری بالا)، آلیاژهای پرکاربرد (۱۰۵۰، ۳۰۰۳ و ۵۰۵۲)، ضخامتهای استاندارد، مقایسه با فولاد و مس و نکات کلیدی برای خرید مستقیم از کارخانه آشنا شدید. ورق آلومینیوم با رسانایی الکتریکی مناسب و قیمت اقتصادی، انتخابی ایدهآل برای ساخت تابلوهای برق، پنلهای کنترل، باسبارها و محفظههای الکتریکی است.
اگر به دنبال خرید ورق آلومینیوم با کیفیت بالا و گواهی آنالیز معتبر برای تابلو برق و تجهیزات الکتریکی هستید، همین حالا با کارشناسان فروش آلوم متال تماس بگیرید. آنها بر اساس نوع کاربرد، شرایط محیطی و بودجه شما، بهترین آلیاژ (۱۰۵۰، ۳۰۰۳ یا ۵۰۵۲)، ضخامت و ابعاد را پیشنهاد میدهند. برای سفارشهای بالای ۱ تن، تخفیف ویژه و ارسال سریع به سراسر کشور در نظر گرفته شده است. فراموش نکنید که پیش از سفارش، حتماً گواهی آنالیز و برگه تست هدایت الکتریکی را درخواست کنید.
